Filtre uscatoare cu agent frigorific: selecție, amplasare și întreținere pentru performanțe de încredere HVAC

Ghid de dimensionare a filtrului uscător cu agent frigorific HVAC

De ce dimensiunea contează mult dincolo de „Se va potrivi?”

Alegerea dimensiunii corecte a filtrului uscator nu este doar o decizie de ambalare; influențează direct stabilitatea sistemului, durata de viață a compresorului și eficiența energetică. O unitate prea mică se poate satura rapid, permițând acizilor, nămolului și umidității să circule cu mult înainte ca echipamentul să atingă intervalul de service așteptat. Dimpotrivă, o unitate care este supradimensionată în mod arbitrar poate impune cădere de presiune inutilă, poate crea probleme de retur a uleiului la sarcină mică și poate complica evacuarea. În liniile de lichid, căderea excesivă a presiunii reduce aspirația netă pozitivă la dispozitivul de expansiune, provocând intermitent, evaporatoare înfometate și supraîncălzire imprevizibilă. În liniile de aspirație (utilizate temporar pentru curățare sau în service special), dimensiunea greșită poate agrava căderea de presiune și poate crește raportul de compresie, ceea ce erodează capacitatea și crește temperaturile de refulare. Cea mai bună practică este de a echilibra capacitatea de contaminare, scăderea admisibilă a presiunii la debitul de masă proiectat și caracteristicile de vâscozitate ale agentului frigorific, ținând cont de faptul că amestecurile și agenții frigorifici cu presiune mai mare se comportă diferit față de fluidele vechi.

Reguli generale care au nevoie de verificare

Pentru estimări rapide, mulți tehnicieni corelează dimensiunea uscătorului cu tonajul echipamentului, apoi verifică selecția în raport cu curbele debit/cădere de presiune ale producătorului. Ca o abordare generalizată, selectați un uscător cu linie de lichid al cărui debit nominal la temperatura agentului frigorific și de condensare generează o cădere de presiune acceptabilă - adesea vizată la o mică fracțiune de bar (sau câțiva psi) la proiectare. Capacitatea de contaminare ar trebui să fie adecvată pentru scenariul de instalare: echipamentele noi pe conducte curate pot folosi unități compacte, în timp ce modernizările, arderile sau sistemele expuse mediului în timpul construcției îndelungate beneficiază de volume mai mari și de o masă mai mare de desicant. Cântăriți, de asemenea, tipul de ulei și miscibilitatea; Uleiurile POE captează rapid umiditatea, astfel încât controlul umidității reziduale este esențial, în special în cazul amestecurilor HFC/HFO. Reconciliați întotdeauna regulile generale cu datele grafice specifice pentru agentul frigorific și intervalul de temperatură pe care îl așteptați în funcționare.

Exemplu lucrat și comparație în cuvinte

Imaginați-vă un sistem split de 5 tone folosind un agent frigorific obișnuit de înaltă presiune. Dacă alegeți un uscător cu linie de lichid foarte mic, este posibil să păstrați dulapul ordonat, dar probabil că veți suferi o scădere de presiune comparativ mai mare la debitul de masă proiectat. Când comparăm un cartuş de mărime medie cu opţiunea de dimensiuni reduse, opţiunea de mărime medie reduce în general căderea de presiune la tonajul nominal, oferind în acelaşi timp mai mult desicant, astfel încât să rămână eficient mai mult timp în timpul evacuării timpurii. În comparație cu un recipient industrial supradimensionat, unitatea de dimensiuni medii evită, de obicei, volumul inutil și atenuează riscul de exploatare a uleiului în condiții de sarcină parțială. Astfel, selecția „mijloc-dreapta” echilibrează debitul și capacitatea, păstrând în același timp o subrăcire stabilă la dispozitivul de expansiune.

Tabel ilustrativ de selecție (verificați cu datele producătorului)

Capcanele comune de dimensionare de evitat

• Ignorarea datelor de debit specifice agentului frigorific și bazarea numai pe „etichete de tonaj”.
• Uitând de efectul aditiv al fitingurilor și supapelor atunci când se evaluează căderea de presiune.
• Folosind aceeași dimensiune pentru curățarea inițială și pentru serviciul permanent fără reevaluare.
• Omiterea unei a doua evacuari după înlocuirea uscătorului pe sistemele suspecte.

filtru uscator pentru sisteme cu pompe de caldura

Fluxul bidirecțional modifică cerințele

Pompele de căldură inversează fluxul de agent frigorific, astfel încât orice filtru uscator destinat să rămână în circuit trebuie să fie proiectat pentru funcționare bidirecțională sau asociat cu supape de reținere care asigură un flux adecvat prin miez. Un uscător convențional cu linie de lichid unidirecțională poate funcționa la răcire, dar în modul de încălzire poate deveni o restricție neintenționată sau chiar poate capta contaminanții în partea greșită a buclei. Modelele bi-flow atenuează acest lucru prezentând o cale de curgere aproape simetrică prin patul de desicare și ecrane. În comparație cu unitățile cu o singură direcție, modelele bi-flow reduc riscul de scădere a presiunii în timpul evenimentelor de dezghețare și minimizează perturbările de retur a uleiului atunci când se acționează supapa de inversare. Deoarece dezghețarea trimite gaz fierbinte pe căi neobișnuite, rezistența termică a uscătorului și suportul ecranului devin deosebit de importante pentru a preveni migrarea suportului.

Amplasarea în jurul supapelor de inversare și supapelor de reținere

Pentru a proteja dispozitivele de măsurare în ambele moduri, tehnicienii localizează adesea un uscător bi-flow în linie care funcționează ca lichid în fiecare stare de funcționare, ceea ce nu este întotdeauna evident la prima vedere. În pompele de căldură ambalate, amplasarea strategică în apropierea ieșirii bateriei interioare sau a ieșirii bateriei exterioare depinde de locul unde se află linia de lichid în timpul încălzirii față de răcire. Dacă supapele de reținere sunt utilizate pentru a forța curgerea în direcția dorită printr-un uscător standard, confirmați Cv supapei și presiunea de fisurare, astfel încât ansamblul combinat să nu creeze o cădere excesivă de presiune. Când comparați un adevărat ansamblu bi-flux cu o soluție cu supapă de reținere, opțiunea bi-debit oferă de obicei o conductă mai simplă, mai puține îmbinări cu scurgeri și o diagnosticare mai ușoară, în timp ce soluția poate fi atractivă atunci când stocul este limitat, dar necesită o punere în funcțiune atentă.

Practici de service pentru fiabilitatea sezonieră

Pompele de căldură experimentează mai multe schimbări de mod și o durată anuală de funcționare mai lungă decât sistemele de răcire, astfel încât capacitatea de desicare și robustețea ecranului contează. În timpul verificărilor sezoniere, verificați dacă uscătorul nu se încălzește în timpul dezghețării, ascultați zgomotul care indică mișcarea suportului și confirmați subrăcirea stabilă în ambele direcții. Dacă are loc o epuizare sau un eveniment de umiditate, instalați uscătoare temporare de curățare pe conducta de aspirație pentru a capta acizii și particulele, apoi îndepărtați-le sau înlocuiți-le după ce testele de aciditate sunt neutre și căderea presiunii se încadrează în ținte. În comparație cu lăsarea unui uscător de curățare cu aspirație pe loc pe termen nelimitat, îndepărtarea acestuia după recuperare păstrează eficiența și previne pierderile nejustificate de presiune de aspirație.

Tabelul de considerații privind pompa de căldură

• Confirmați ce linie este lichidă în fiecare mod înainte de a vă angaja la plasare.
• Documentați căderea presiunii de bază în uscător la încălzire și răcire.
• După orice reparație, testați performanța de dezghețare în timp ce monitorizați subrăcirea și supraîncălzirea.

Filtru uscător cu miez înlocuibil vs sigilat

Perspectivă privind funcționalitatea și ciclul de viață

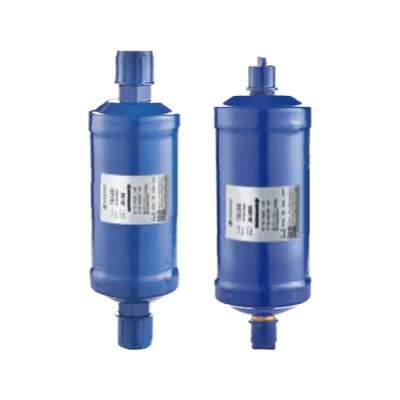

Învelișurile cu miez înlocuibil și uscătorul de cartuș etanșat elimină acidul, umezeala și particulele, dar rezolvă diferite probleme ale ciclului de viață. Cartușele sigilate sunt compacte, rentabile și ideale acolo unde spațiul este îngust și riscul de contaminare este modest. Atunci când lucrarea necesită curățare frecventă - după o ardere a compresorului, în timpul modernizării treptate sau în sisteme mari în care zgura de sudură și oxizii sunt obișnuiți - o carcasă cu miez înlocuibil face posibilă schimbarea materialelor fără a tăia linia. În termeni puri de service, abordarea învelișului reduce timpul de nefuncționare în timpul curățărilor succesive și limitează încălzirea repetată a componentelor adiacente. În comparație cu cartușele sigilate, carcasele de miez vă permit, de asemenea, să personalizați amestecul de miez (capacitate mare de acid, particule ridicate sau echilibrat). Compensația este costul inițial, spațiul și disciplina necesară pentru a efectua modificări curate ale miezului fără a introduce noi contaminanți.

Capacitate, cădere de presiune și management al riscului

La o anumită dimensiune a conexiunii, carcasele acceptă în mod obișnuit volume mai mari de suporturi, ceea ce generează o capacitate mai mare de murdărie și umiditate și adesea o cădere de presiune mai mică. Acest avantaj crește în sistemele dezordonate cu conducte lungi și accesorii multiple. Cu toate acestea, cartușele sigilate strălucesc în echipamentele mici, unde fiecare cot contează, iar scăderea presiunii printr-un cartuş de dimensiuni corecte este pe deplin acceptabilă. Comparând o unitate etanșă cu o carcasă de miez la același debit, carcasa oferă, în general, o fereastră de curățare mai lungă și o creștere mai graduală a căderii de presiune pe măsură ce se încarcă. Dimpotrivă, cartușele sigilate simplifică inventarul și reduc șansa de selecție necorespunzătoare a miezului, care poate fi o sursă ascunsă de variație a performanței în instalațiile complexe.

Disciplina procedurală în timpul schimbărilor de bază

Când schimbați un miez, izolați secțiunea, recuperați agentul frigorific după cum este necesar și urmați un flux de lucru steril: acoperiți liniile deschise, ștergeți suprafețele de așezare și evitați cârpele cu scame. După reasamblare, efectuați o evacuare profundă și un test de vid pentru a confirma etanșeitatea și umiditatea scăzută. În comparație cu tăierea și lipirea pentru a înlocui o unitate etanșă, această metodă reduce stresul termic asupra supapelor și izolației din apropiere, în special în încăperile mecanice aglomerate. Cu toate acestea, pe sistemele mici, simplitatea înlocuirii unui cartuș etanș poate fi mai rapidă și mai puțin predispusă la erori pentru echipajele care nu manipulează în mod obișnuit obuze.

Tabel de comparație: miez înlocuibil vs sigilat

• Utilizați o carcasă atunci când sunt anticipate schimbări repetate ale filtrului în timpul curățării.
• Alegeți cartușe sigilate pentru sisteme compacte cu intervale de întreținere de rutină.
• După o contaminare severă, asociați temporar un uscător de curățare cu aspirație, apoi îndepărtați-l.

linie lichidă filtru uscator indicator de umiditate

Ce vă spune indicatorul și ce nu

Un indicator de umiditate integrat cu un vizor oferă două verificări vizuale rapide: prezența bulelor în fluxul de lichid și uscarea relativă a agentului frigorific. Elementul de culoare răspunde la nivelul de umiditate prin schimbarea nuanței, oferind un semnal rapid „go/no-go” pentru tehnicieni. În comparație cu bazarea doar pe istoricul de evacuare sau pe o singură citire a vidului, un indicator adaugă feedback continuu în timpul funcționării și după evenimentele de service. Cu toate acestea, nu este un instrument de laborator; temperatura, tipul de ulei și iluminarea pot influența percepția. De aceea, este cel mai bine utilizat în combinație cu subrăcirea măsurată și supraîncălzirea pentru a valida starea de sănătate a sistemului.

Interpretarea culorilor și acționarea hotărâtă

Înainte de a lua măsuri, confirmați că diagrama de referință a indicatorului se aplică elementului specific instalat. Ca flux de lucru general, verificați temperatura și presiunea liniei de lichid, calculați subrăcirea și apoi citiți culoarea. Dacă indicatorul arată o stare „umedă” în timp ce subrăcirea este scăzută și apar bule, este posibil ca sistemul să conțină atât gaz flash, cât și umiditate în exces - înlocuiți uscătorul de linie de lichid și reevacuați. Dacă indicatorul are tendința de „uscat”, dar bulele persistă, concentrați-vă pe subrăcire și posibile restricții în amonte. În comparație cu ghicitul dintr-un singur simptom, această abordare combinată scurtează depanarea și reduce vizitele repetate.

Indiciile cu bule vs false pozitive

Bulele pot însemna gaz fulger de la o subrăcire inadecvată, o restricție sau pur și simplu observare în timpul pornirii sau imediat după o dezghețare cu gaz fierbinte. Ambientul cald pe vizor poate influența și ceea ce vedeți. În comparație cu un flux stabil, fără bule sub sarcină constantă, spuma intermitentă în timpul tranzitorii este mai puțin îngrijorătoare. Dacă bulele coincid cu un indicator umed, tratați-l mai întâi ca pe o problemă de umiditate; dacă indicatorul este uscat, dar rămân bule, investigați subrăcirea, nivelul receptorului și performanța condensatorului.

Tabel de referință: Citiri tipice ale indicatorilor

• Comparați întotdeauna citirea indicatorului cu subrăcirea și supraîncălzirea măsurate.
• Protejați vizorul de lumina directă a soarelui atunci când evaluați culoarea.
• După modificări mai uscate, culoarea indicatorului de jurnal și valorile sistemului ca o nouă linie de bază.

cea mai bună poziție a filtrului uscător de agent frigorific în linie

Principii de plasare a liniei de lichid

Cea mai comună locație permanentă pentru un filtru uscător cu linie de lichid este în aval de condensator (sau receptor, dacă este prezent) și în amonte de dispozitivul de expansiune. Acest aranjament protejează dispozitivul de dozare de particule și asigură că agentul frigorific rămâne uscat în timp ce se clasează, prevenind formarea gheții la orificiul sau la orificiul supapei. În comparație cu instalarea uscătorului departe în amonte, plasarea acestuia aproape de dispozitivul de expansiune reduce lungimea conductei în care ar putea pătrunde umiditate nouă după deshidratare. În sistemele cu receptoare, mulți tehnicieni preferă montarea uscătorului la ieșirea receptorului pentru a filtra tot ceea ce lasă spațiul de stocare. Dacă sistemul include mai multe dispozitive de expansiune, un uscător dedicat per ramură poate îmbunătăți rezistența și simplifica diagnosticarea.

Cazuri speciale: pompe de căldură și sisteme complexe

Pompele de căldură și sistemele multimodale necesită o gândire atentă, deoarece „linia de lichid” se schimbă odată cu modul de funcționare. Un uscător cu două fluxuri poziționat acolo unde există lichid atât la încălzire, cât și la răcire menține protecția indiferent de direcția fluxului. În sistemele în stil VRF cu multe ramuri, amplasarea uscătorului este adesea în apropierea unității centrale cu filtre suplimentare sau filtrare pe linie de ramificare, unde riscul de contaminare este mare. În comparație cu un singur uscător central, protecția distribuită poate minimiza impactul unei defecțiuni locale și poate limita serviciul către sucursala afectată.

Etape de punere în funcțiune și verificare

După instalare, verificați amplasarea corectă prin măsurarea căderii de presiune pe uscător la sarcina de proiectare și prin confirmarea unei subrăciri stabile la intrarea dispozitivului de expansiune. Dacă căderea de presiune este excesivă, poate fi necesară o unitate mai mare sau o poziție relocată cu mai puține coturi în amonte. În comparație cu lăsarea unui aspect marginal necorectat, optimizarea plasării se returnează rapid prin apeluri neplăcute reduse și confort constant. Dacă aveți îndoieli în timpul unei perioade de curățare, instalați supape de service pentru a permite mutarea temporară a uscătoarelor sau uscătoare paralele; odată ce sistemul se stabilizează, îndepărtați componentele temporare și restabiliți configurația permanentă.

Opțiuni de plasare comparate

• Păstrați uscătorul permanent de linie de lichid cât mai aproape posibil de orificiul de admisie al dispozitivului de expansiune.
• Utilizați supape de service pentru uscătoarele de curățare temporară pentru a simplifica îndepărtarea ulterioară.
• Documentați căderea de presiune măsurată în uscător pentru comparație viitoare.
