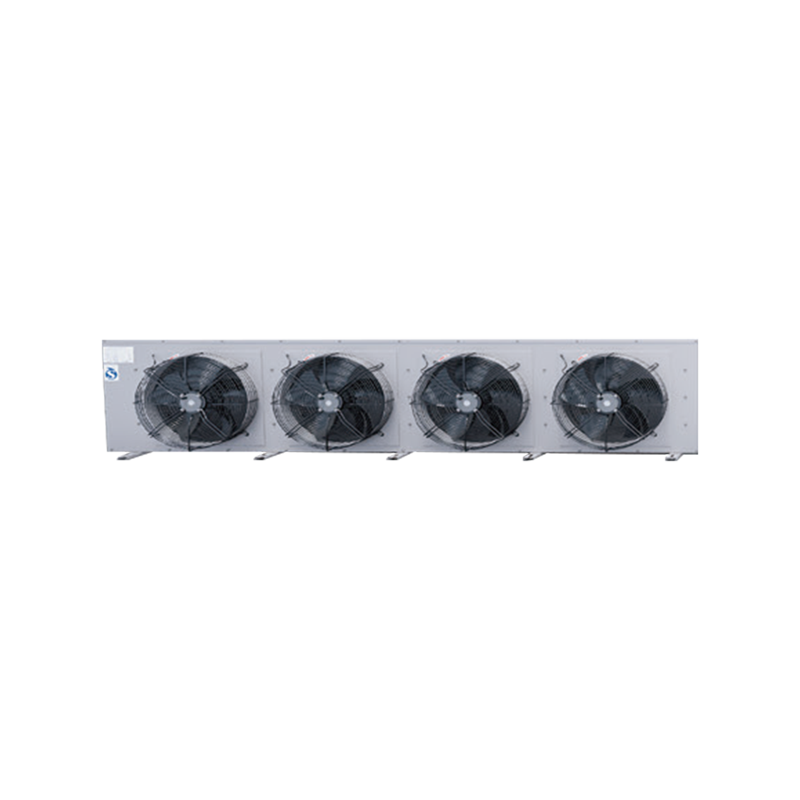

Shell: Piesele structurale din tablă sunt realizate din plăci de oțel de înaltă calitate, iar suprafețele sunt toate fosfatate electrostatic și pulverizate cu echipamente automate de pulverizare importate, care au o rezistență puternică la coroziune și se pot adapta la diferite medii de utilizare.
Pentru a asigura o bună calitate a suprafeței pe toată durata de viață a unității. Carcasele din aluminiu sau oțel inoxidabil pot fi personalizate în funcție de nevoile utilizatorului.
Tava de apa: proiectat cu un unghi înclinat pentru a facilita evacuarea lină a apei de dezghețare, pentru a evita plutirea apei și pentru a preveni acumularea de apă în tava de apă.
Tub de schimb de căldură: Tubul de cupru cu filet intern cu dinți înalți este selectat pentru o eficiență ridicată a transferului de căldură.
Aripioare: Adoptarea aripioarelor de aluminiu hidrofile cu undă sinusoidală nou-nouță, sporind perturbarea aerului, întărind coeficientul de transfer de căldură și îmbunătățind considerabil performanța transferului de căldură;
Fan: Presiune statică ridicată, ventilator cu debit axial cu rotor extern de mare putere, special personalizat, potrivit pentru medii cu umiditate ridicată, eficiență ridicată, consum redus de energie, rezistent la apă și praf, cu performanțe excelente; Fabrica de ventilatoare
A trecut anterior teste de echilibru static și dinamic;
Dezghețare: Tuburile electrice de încălzire pentru dezghețare din oțel inoxidabil de putere redusă sunt selectate și aranjate în mod unic și rezonabil, cu viteză rapidă de dezghețare și dezghețare completă, evitând în același timp pierderile de căldură.
Prelungiți durata de viață a tuburilor electrice de încălzire.
Cutie de joncțiune electrică: Cutia de joncțiune are rezistență la temperaturi scăzute, proprietăți impermeabile și rezistente la praf, rezistență mare la flacără și este instalată în față pentru cablare și întreținere ușoare.
Distanța aripioarelor: Distanța standard este de 4,5 mm, 6 mm și 9 mm; Distanță personalizabilă între foi de 12 mm și 18 mm pentru a satisface nevoile utilizatorului.
Tipul de agent frigorific: Agentul frigorific R404A poate fi selectat, R507A, R22, R134A, R407C și R410A pot fi personalizate în funcție de cerințele utilizatorului.
Evaporator:
1. Structura unică a fasciculului de tuburi ia în considerare pe deplin aspectele cheie, cum ar fi schimbările în starea agentului frigorific, debitul, căderea presiunii și uniformitatea distribuției în condiții de evaporare, rezultând o performanță mai mare de transfer de căldură a răcitorului de suprafață al vaporizatorului;
2. Design eficient și compact al schimbătorului de căldură, cu tuburi de schimb de căldură cu filet intern ranforsate în formă de furcă;
3. Tuburile de schimb de căldură și aripioarele hidrofile din aluminiu sunt extinse mecanic pentru a lega strâns tuburile de cupru cu foi de aluminiu, pentru a obține o eficiență optimă a transferului de căldură.
4. Separatorul de lichide al vaporizatorului și circuitul de agent frigorific au fost optimizate pentru a asigura o eficiență optimă a schimbului de căldură în diferite medii de aplicare.
5. Designul unic al deflectorului de vânt este situat sub schimbătorul de căldură pentru a preveni scurtcircuitele fluxului de aer.

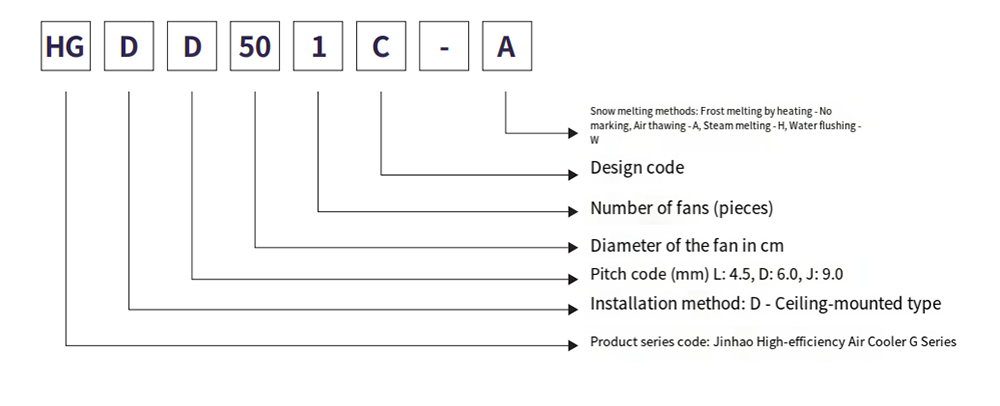

Descrierea modelului
Tabelul parametrilor tehnici (R404A)
Parametrii tehnici ai unui răcitor de aer de înaltă eficiență pentru tavanul electric de îngheț
Distanța filmelor: 4,5 mm
| Model | Capacitate de răcire kW | Volumul tubului | Parametrii ventilatorului | Încălzire electrică cu topirea zăpezii | |||||
| SC1 | SC2 | dm² | Număr de lame x diametru | Putere W | Volumul de aer m³/h | Raza m | Bobina kW* ramură | Vas de apă kW*ramură | |
| HGDL 501C | 6.7 | 4.6 | 3.2 | 1xΦ500 | 1x414 | 5000 | 12 | 0,28*6 | 0,28*2 |
| HGDL501D | 8.1 | 5.6 | 4.3 | 1xΦ500 | 1x460 | 4900 | 12 | 0,30*6 | 0,30*2 |
| HGDL 501E | 9.8 | 6.7 | 5.4 | 1xΦ500 | 1x460 | 4500 | 12 | 0,30*8 | 0,30*2 |
| HGDL601E | 16.6 | 11.4 | 9.2 | 1xΦ600 | 1x780 | 7500 | 15 | 0,40*8 | 0,4*2 |
| HGDL 502D | 22.2 | 15.3 | 11.8 | 2xΦ500 | 2x460 | 11500 | 13 | 0,72*6 | 0,72*2 |
| HGDL552D | 25.4 | 17.5 | 13.2 | 2xΦ550 | 2x600 | 13700 | 13 | 0,72*6 | 0,72*6 |
| HGDL602D | 28.9 | 19.9 | 14.7 | 2xΦ600 | 2x780 | 16500 | 16 | 0,72*10 | 0,72*2 |
| HGDL602E | 33.8 | 23.3 | 18.4 | 2xΦ600 | 2x780 | 15200 | 16 | 0,72*10 | 0,72*2 |
| HGDL602F | 37.8 | 26.1 | 22.1 | 2xΦ600 | 2x780 | 14500 | 16 | 0,72*10 | 0,72*2 |
| HGDL632D | 40.7 | 28.1 | 23.7 | 2xΦ630 | 2x800 | 19000 | 19 | 0,95*10 | 0,95*2 |
| HGDL632E | 44.1 | 30.4 | 26.9 | 2xΦ630 | 2x800 | 18000 | 19 | 0,87*12 | 0,87*4 |
| HGDL603F | 54.5 | 37.6 | 32.3 | 3xΦ600 | 3x780 | 20500 | 17 | 1,03*12 | 1,03*4 |
| HGDL633F | 66.8 | 46.1 | 38.8 | 3xΦ630 | 3x800 | 25500 | 20 | 1,03*14 | 1,03*4 |
Tabelul parametrilor tehnici (R404A)
Parametrii tehnici ai unui răcitor de aer de înaltă eficiență pentru tavanul electric de îngheț
Distanța filmelor: 6,0 mm
| Model | Capacitate de răcire kW | Volumul tubului | Parametrii ventilatorului | Încălzire electrică cu topirea zăpezii | ||||||
| SC1 | SC2 | SC3 | dm² | Număr de lame x diametru | Putere W | Volumul de aer m³/h | Raza m | Bobina kW* ramură | Tavă de apă kW*ramură | |
| HGDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1xΦ500 | 1x414 | 5200 | 12 | 0,28*8 | 0,28*2 |
| HGDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1xΦ500 | 1x460 | 5100 | 12 | 0,30*8 | 0,30*2 |
| HGDD501E | 82 | 5.9 | 4.6 | 5.4 | 1xΦ500 | 1x460 | 4800 | 12 | 0,30*10 | 0,30*2 |
| HGDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1xΦ600 | 1x780 | 8200 | 15 | 0,40*10 | 0,4*2 |
| HGDD502D | 183 | 13.1 | 10.3 | 11.8 | 2xΦ500 | 2x460 | 12000 | 13 | 0,72*8 | 0,72*2 |
| HGDD552D | 21.8 | 15.1 | 11.9 | 13.2 | 2xΦ550 | 2x600 | 14500 | 13 | 0,72*8 | 0,72*6 |
| HGDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2xΦ600 | 2x780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDD602E | 29.1 | 20.8 | 164 | 18.4 | 2xΦ600 | 2x780 | 16400 | 16 | 0,72*12 | 0,72*2 |
| HGDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2xΦ600 | 2x780 | 15500 | 16 | 0,72*12 | 0,72*2 |
| HGDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2xΦ630 | 2x800 | 20000 | 19 | 0,95*12 | 0,95*2 |
| HGDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2xΦ630 | 2x800 | 19000 | 19 | 0,87*12 | 0,87*4 |
| HGDD603F | 46.8 | 33.4 | 264 | 32.3 | 3xΦ600 | 3x780 | 22000 | 17 | 1,03*12 | 1,03*4 |
| HGDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3xΦ630 | 3x800 | 26500 | 20 | 1,03*14 | 1,03*4 |
Tabelul parametrilor tehnici (R404A)
Parametrii tehnici ai unui răcitor de aer de înaltă eficiență pentru tavanul electric de îngheț
Distanța filmelor: 9,0 mm
| Model | Capacitate de răcire kW | Volumul tubului | Parametrii ventilatorului | Încălzire electrică cu topirea zăpezii | ||||||
| SC3 | SC4 | SC5 | dm² | Număr de lame x diametru | Putere W | Volumul de aer m³/h | Raza m | Bobina kW* ramură | Tavă de apă kW*ramură | |
| HGDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1xΦ500 | 1x414 | 5300 | 12 | 0,28*8 | 0,28*2 |
| HGDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1xΦ500 | 1x460 | 5500 | 12 | 0,30*8 | 0,30*2 |
| HGDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1xΦ500 | 1x460 | 5100 | 12 | 0,30*10 | 0,30*2 |
| HGDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1xΦ600 | 1x780 | 8300 | 15 | 0,40*10 | 0,4*2 |
| HGDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2xΦ500 | 2x460 | 12500 | 13 | 0,72*8 | 0,72*2 |
| HGDJ552D | 8.7 | 6.9 | 6.7 | 13.2 | 2xΦ550 | 2x600 | 15000 | 13 | 0,72*8 | 0,72*6 |
| HGDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2xΦ600 | 2x780 | 17500 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2xΦ600 | 2×780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2xΦ600 | 2x780 | 16000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2xΦ630 | 2x800 | 21000 | 19 | 0,95*12 | 0,95*2 |
| HGDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2xΦ630 | 2x800 | 20500 | 19 | 0,87*12 | 0,87*4 |
| HGDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3xΦ600 | 3x780 | 23000 | 17 | 1,03*12 | 1,03*4 |
| HGDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3xΦ630 | 3x800 | 27000 | 20 | 1,03*14 | 1,03*4 |

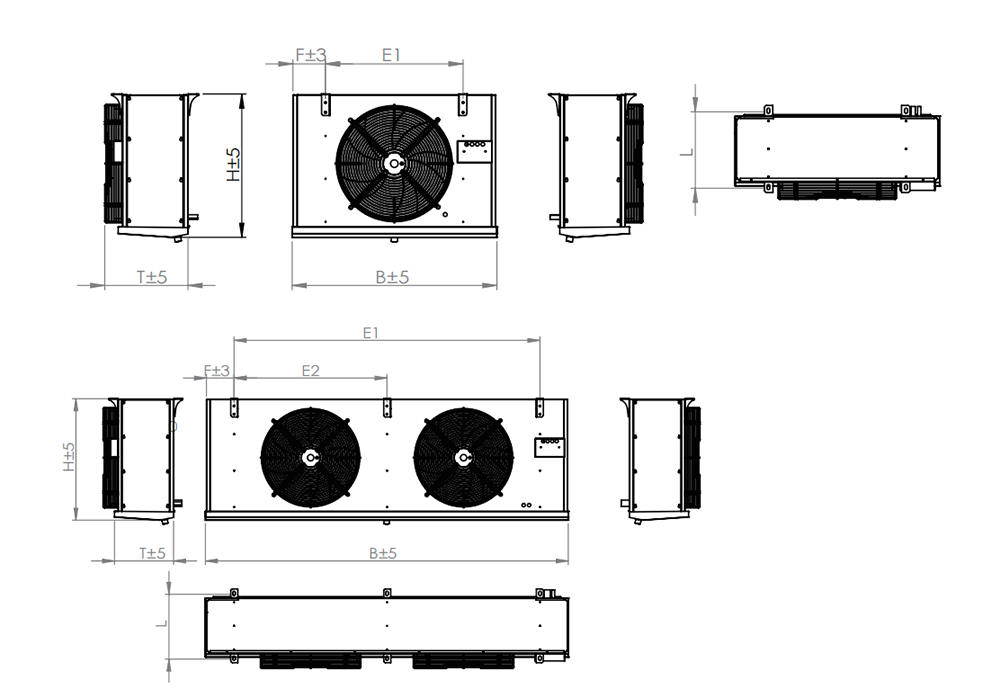

Aspect și dimensiuni de instalare
Aspect și dimensiuni de instalare of a high-efficiency electric frost ceiling air cooler
Distanța filmelor: 4,5 mm
| Model | Specificația interfeței (mm) | Dimensiuni B*T*H | Dimensiuni de instalare | greutate | Marcare hartă de contur | |||||
| Tub de admisie/retur | Drenaj/(inch) | Lxlxh (mm) | L | E1 | E2 | E3 | F | istoric medical | ||
| HGDL501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | A |
| HGDL501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | A |
| HGDL501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | A |
| HGDL601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | A |
| HGDL502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | B |
| HGDL552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 85 | B |
| HGDL602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | B |
| HGDL602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | B |
| HGDL602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | B |
| HGDL632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | B |
| HGDL632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDL603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | C |
| HGDL633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | C |
Aspect și dimensiuni de instalare
Aspect și dimensiuni de instalare of a high-efficiency electric frost ceiling air cooler
Distanța filmelor: 6,0 mm
| Model | Specificația interfeței (mm) | Dimensiuni B*T*H | Dimensiuni de instalare | greutate | Marcare hartă de contur | |||||
| Tub de admisie/retur | Drenaj/(inch) | Lxlxh (mm) | L | E1 | E2 | E3 | F | istoric medical | ||
| HGDD5011C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | |
| HGDD50i¹D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | |
| HGDD501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | |
| HGDD60i¹E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | A |
| HGDD502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | B |
| HGDD552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 86 | B |
| HGDD602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | B |
| HGDD602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | B |
| HGDD602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | B |
| HGDD632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | B |
| HGDD632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | B |
| HGDD603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | G |
| HGDD633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | C |
Aspect și dimensiuni de instalare
Aspect și dimensiuni de instalare of a high-efficiency electric frost ceiling air cooler
Distanța filmelor: 9,0 mm
| Model | Specificația interfeței (mm) | Dimensiuni B*T*H | Dimensiuni de instalare | greutate | Marcare hartă de contur | |||||
| Tub de admisie/retur | Drenaj/(inch) | Lxlxh (mm) | L | E1 | E2 | E3 | F | istoric medical | ||
| HGDJ501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | |
| HGDJ501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | |
| HGDJ501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | |
| HGDJ601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | A |
| HGDJ502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | B |
| HGDJ552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 87 | B |
| HGDJ602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | B |
| HGDJ602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | B |
| HGDJ602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | B |
| HGDJ632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | B |
| HGDJ632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDJ603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| HGDJ633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | C |
Nota 1: Standarde de proiectare:
| Condiții standard de transfer de căldură | Temperatura aerului de admisie | Temperatura de evaporare | Temperatura relativă | Temperatura relativă | Supraîncălzire |
| SC1 | 10℃ | 0℃ | 85% | 1.35 | 6,5K |
| SC2 | 0℃ | -8℃ | 85% | 1.15 | 5.2K |
| SC3 | -18℃ | -25℃ | 95% | 1.05 | 4,6K |
| SC4 | -25℃ | -31℃ | 95% | 1.01 | 3,9K |
| SC5 | -34℃ | -40℃ | 95% | 1.01 | 3,9K |
Nota 2: Factor de conversie pentru agent frigorific
| Refrigeranti | Condiții de funcționare | R22 | R404A | R507 | R134a |
| Factorul de corecție | SC1 | 0.95 | 1 | 1 | 0.93 |
| Factorul de corecție | SC2 | 0.95 | 1 | 1 | 0.91 |
| Factorul de corecție | SC3 | 0.95 | 1 | 1 | 0.85 |
